AXK

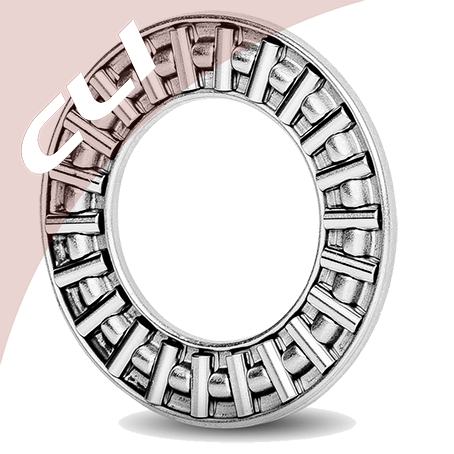

Needle roller thrust bearings,
Axial needle roller and cage assemblies, Single direction, METRIC sizes
|

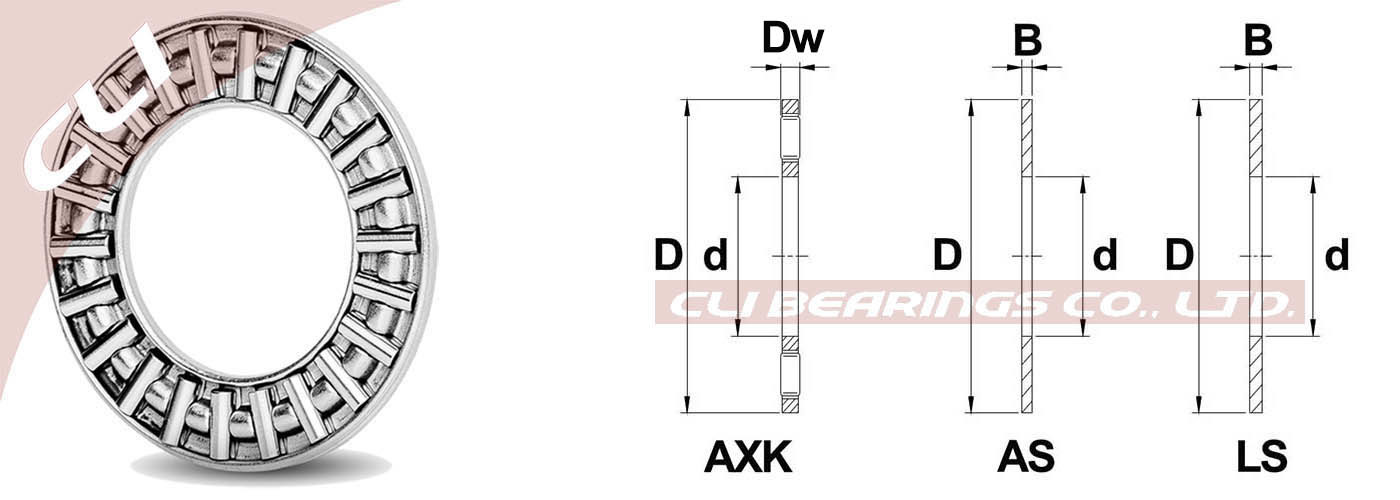

CLI needle roller cages require ground and hardened surfaces as raceways, have a low axial section height and can support axial forces in one direction.Washers allow you to use the bearing on unhardened and unground surfaces.
Plese select the bearings in the following tables. Click " CLI BEARING NO. " or " DETAILS " to check the specifications...
|
BEARING LIST & BEARING DETAILS |
AXK
Needle roller thrust bearings for
shaft sizes from 4 mm to 160 mm
|
 |
|
CLI Bearing NO. |

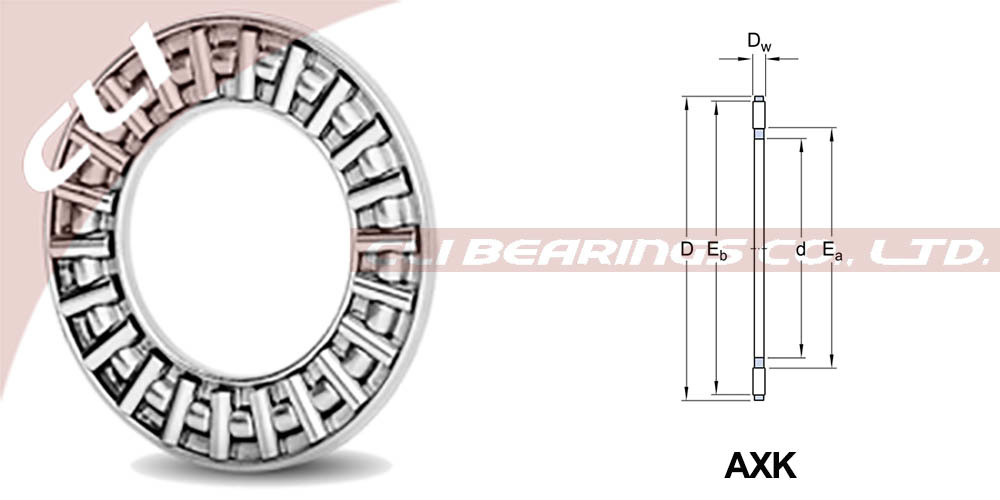

Boundary dimensions |
Basic load ratings |
Fatigue load limit |
Speed ratings |
d |
D |
Dw |
dynamic |
static |
Pu |
Ref speed |
Limited speed |
[mm] |
[mm] |
[mm] |
C [kN] |
C0 [kN] |
[kN] |
[r/min] |
[r/min] |
AXK0414TN |
4 |
14 |
2 |
4.15 |
8.3 |
0.95 |
7500 |
15000 |
AXK0515TN |
5 |
15 |
2 |
4.5 |
9.5 |
1.08 |
6700 |
14000 |
AXK0619TN |
6 |
19 |
2 |
6.3 |
16 |
1.86 |
6000 |
12000 |
AXK0821TN |
8 |
21 |
2 |
7.2 |
20 |
2.32 |
5600 |
11000 |
AXK1024 |
10 |
24 |
2 |
8.5 |
26 |
3 |
5300 |
10000 |
AXK1024 |
10 |
24 |
2 |
8.5 |
26 |
3 |
5300 |
10000 |
AXK1226 |
12 |
26 |
2 |
9.15 |
30 |
3.45 |
5000 |
10000 |
AXK1226 |
12 |
26 |
2 |
9.15 |
30 |
3.45 |
5000 |
10000 |
AXK1528 |
15 |
28 |
2 |
10.4 |
37.5 |
4.3 |
4800 |
9500 |
AXK1528 |
15 |
28 |
2 |
10.4 |
37.5 |
4.3 |
4800 |
9500 |
AXK1730 |
17 |
30 |
2 |
11 |
40.5 |
4.75 |
4500 |
9500 |
AXK2035 |
20 |
35 |
2 |
12 |
47.5 |
5.6 |
4300 |
8500 |
AXK2035 |
20 |
35 |
2 |
12 |
47.5 |
5.6 |
4300 |
8500 |
AXK2542 |
25 |
42 |
2 |
13.4 |
60 |
6.95 |
3800 |
7500 |
AXK2542 |
25 |
42 |
2 |
13.4 |
60 |
6.95 |
3800 |
7500 |
AXK3047 |
30 |
47 |
2 |
15 |
72 |
8.3 |
3600 |
7000 |
AXK3047 |
30 |
47 |
2 |
15 |
72 |
8.3 |
3600 |
7000 |
AXK3552 |
35 |
52 |
2 |
16.6 |
83 |
9.8 |
3200 |
6300 |
AXK3552 |
35 |
52 |
2 |
16.6 |
83 |
9.8 |
3200 |
6300 |
AXK4060 |
40 |
60 |
3 |
25 |
114 |
13.7 |
2800 |
5600 |
AXK4060 |
40 |
60 |
3 |
25 |
114 |
13.7 |
2800 |
5600 |
AXK4565 |
45 |
65 |
3 |
27 |
127 |
15.3 |
2600 |
5300 |
AXK4565 |
45 |
65 |
3 |
27 |
127 |
15.3 |
2600 |
5300 |
AXK5070 |
50 |
70 |
3 |
28.5 |
143 |
17 |
2400 |
5000 |
AXK5070 |
50 |
70 |
3 |
28.5 |
143 |
17 |
2400 |
5000 |
AXK5578 |
55 |
78 |
3 |
34.5 |
186 |
22.4 |
2200 |
4300 |
AXK6085 |
60 |
85 |
3 |
37.5 |
232 |
28.5 |
2200 |
4300 |
AXK6590 |
65 |
90 |
3 |
39 |
255 |
31 |
2000 |
4000 |
AXK7095 |
70 |
95 |
4 |
49 |
255 |
31 |
1800 |
3600 |
AXK75100 |
75 |
100 |
4 |
50 |
265 |
32.5 |
1700 |
3400 |
AXK80105 |
80 |
105 |
4 |
51 |
280 |
34 |
1700 |
3400 |
AXK85110 |
85 |
110 |
4 |
52 |
290 |
35.5 |
1700 |
3400 |
AXK90120 |
90 |
120 |
4 |
65.5 |
405 |
49 |
1500 |
3000 |
AXK100135 |
100 |
135 |
4 |
76.5 |
560 |
65.5 |
1400 |
2800 |
AXK110145 |
110 |
145 |
4 |
81.5 |
620 |
72 |
1300 |
2600 |
AXK120155 |
120 |
155 |
4 |
86.5 |
680 |
76.5 |
1300 |
2600 |
AXK130170 |
130 |
170 |
5 |
112 |
830 |
93 |
1100 |
2200 |
AXK140180 |
140 |
180 |
5 |
116 |
900 |
96.5 |
1000 |
2000 |
AXK150190 |
150 |
190 |
5 |
120 |
950 |
102 |
1000 |
2000 |
AXK160200 |
160 |
200 |
5 |
125 |
1000 |
106 |
950 |
1900 |
|
|
* Note: TN = TV = Plastic Cage, No Suffix = Steel Cage
|
|
